Лотки пластиковые Basic DN150
Для обустройства территории, необходимо позаботится и о водоотводе. При проектировании следует определить максимально возможные нагрузки на систему водоотвода и выбрать необходимое оборудование, которое способно их выдержать. Широко распространенными являются водоотводные лотки с шириной гидравлического сечения 150 мм. В зависимости от решетки, которая идет в комплекте, определяется класс нагрузки (от А15 до F900). Если затрудняетесь в выборе или нужен совет профессионалов – обращайтесь к нашим менеджерам!
Лоток водоотводный пластиковый PolyMax Basic DN150 H200
Материал:пластик
Размер:1000x210x200
Вес:2,82
Гидравлическое сечение:DN150
Класcы нагрузки:A15 - F900
Лоток водоотводный пластиковый PolyMax Basic DN150 H215
Материал:пластик
Размер:1000x210x215
Вес:2,82
Гидравлическое сечение:DN150
Класcы нагрузки:A15 - F900

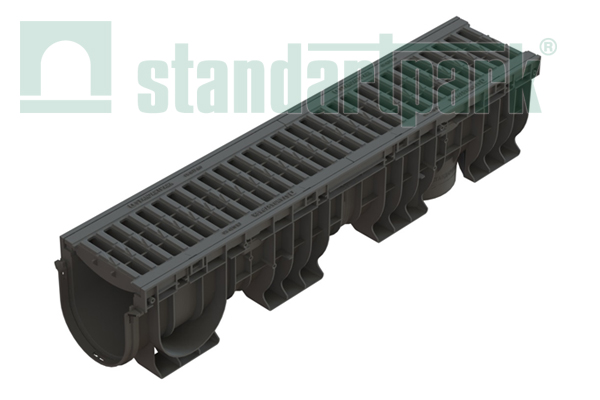

Лоток водоотводный пластиковый PolyMax Basic DN150 H217 (комплект)
Материал: пластик
Размер: 1000x210x217
Вес: 6,94
Гидравлическое сечение: DN150
Класcы нагрузки: A15
Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.В (к-т) 0824082
Материал:пластик
Размер:1000x210x217
Вес:6,94 кг
Гидравлическое сечение:DN150
Класcы нагрузки:A15 - B125
Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ПП кл.А (к-т) 0824081
Материал:пластик
Размер:1000x210x217
Вес:6,94 кг
Гидравлическое сечение:DN150
Класcы нагрузки:A15

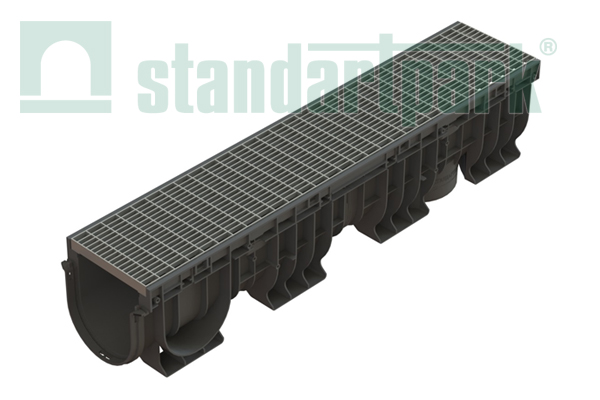

Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ст. оц. кл. А (к-т) 0824011.1
Материал: пластик
Размер: 1000x210x217
Вес: 8,19 кг
Гидравлическое сечение: DN150
Класcы нагрузки: А15
Лоток PolyMax Basic ЛВ-15.21.22-ПП c РВ яч. ст. оц. кл. А (к-т) 0824011.2
Материал: пластик
Размер: 1000x210x217
Вес: 9,43 кг
Гидравлическое сечение: DN150
Класcы нагрузки: А15

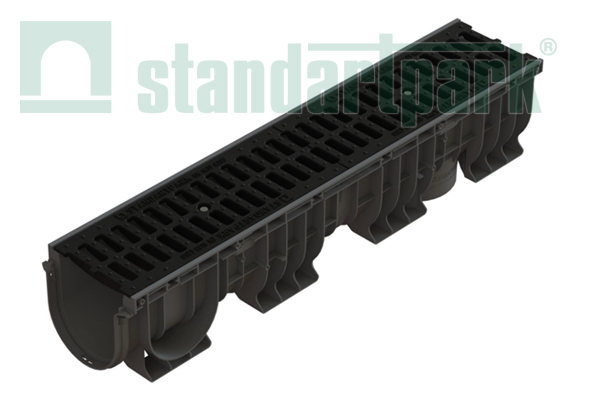

Лоток PolyMax Basic ЛВ-15.21.20-ПП c РВ щель. ВЧ кл.C (к-т) 0824033
Материал: пластик
Размер: 1000x210x201,5
Вес: 11,3 кг
Гидравлическое сечение: DN150
Класcы нагрузки: A15 - C250
Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ щель. ВЧ кл.D (к-т) 0824004
Материал: пластик
Размер: 1000x210x216
Вес: 18,05 кг
Гидравлическое сечение: DN150
Класcы нагрузки: A15 - D400
Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ «шина» ВЧ кл.Е (к-т) 0824055
Материал:пластик
Размер:1000x210x216
Вес:20,42 кг
Гидравлическое сечение:DN150
Класcы нагрузки:A15 - E600
Герметизациция монтажного стыка
Для герметизации стыка имеется специальный паз для прокладки герметика или уплотнительного шнура Ø5мм. Так же имеется специальная защелка, которая предотвращает смещение лотка в вертикальном направлении и обеспечивает плотное прилегание поверхностей лотков и герметика.
Стыковка (фиксация) лотков

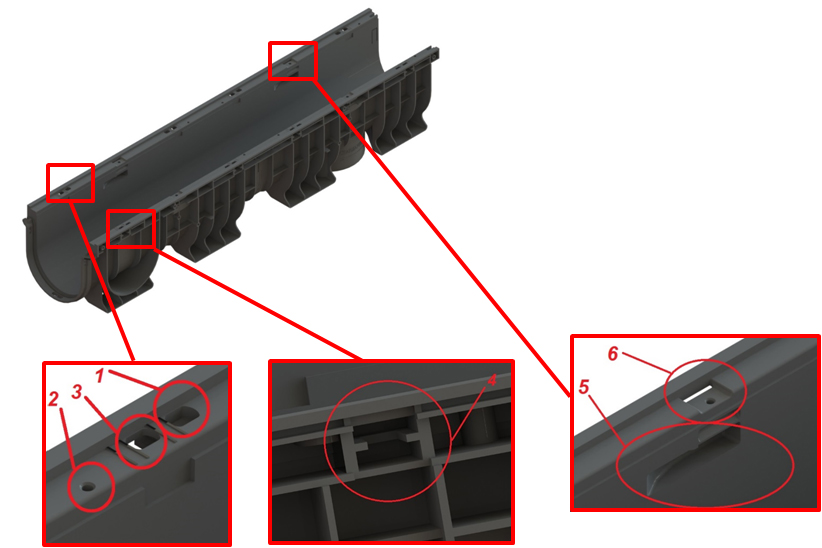

Конструкция изделия позволяет легко стыковать лотки в непрерывную линию. Изделие оборудовано тремя типами замков, работающими одновременно.
Боковая пружинистая защелка
Нижняя защелка
Направляющая опорной стенки
Фиксация лотков в продольном и вертикальном направлении

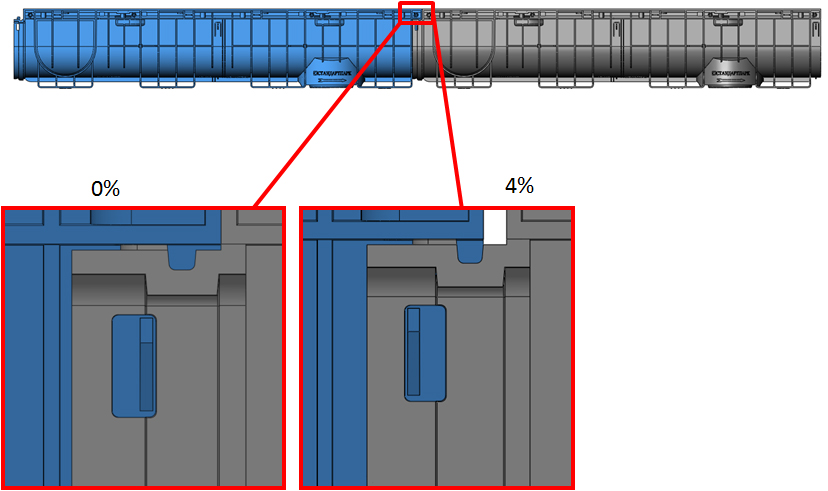

Боковая защелка обладает пружинным эффектом, что позволяет стыковать комплекты, не разбирая их. Так же она обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция защелки обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%. Нижняя защелка работает аналогично боковой защелке.

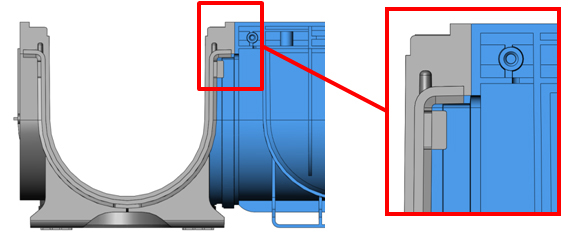

Фиксация стенок лотка в поперечном направлении
Направляющая стенки обеспечивает правильную стыковку стенок лотка защищает от поперечных смещений.
Подключение лотков под углом 90°
Наличие боковых отводов обеспечивает возможность подключения лотков под углом 90°. Благодаря конструктивным особенностям лотка боковое подключение осуществляется без зазоров с возможностью герметизации монтажного шва. Примыкание лотка осуществляется без дополнительных вырезов.
Правила складирования
Ребра в основе опорных лап препятствуют сдвигу лотка в продольном и поперечном направлении, что в свою очередь обеспечивает качественное складирование и транспортирование продукции. Ребра на боковых стенках препятствуют сдвигу лотка в продольном направлении, что в свою очередь обеспечивает качественное складирование (лотки становятся в ряд плотно, без зазоров) и транспортирование продукции.
Правила монтажа
Разнонаправленные ребра в основании опорных лап предотвращают скольжение лотков при монтаже по выравнивающему слою бетонной смеси.
Методы креплений
На каждой опорной стенке имеется по 4 зоны креплений. На каждой зоне креплений имеются: специальные пазы для позиционирования решеток водоприемных; отверстия под самонарезные винты М5; отверстия под крепление болт-гайка; дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки; паз для планки центрального крепежа; на каждой опорной стенке имеется по два паза для использования заневоливающих скоб.
Применение половины лотка
Для удобства монтажа линий не кратных 1000мм предусмотрена возможность распила лотка на две части длинной 500мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации._
