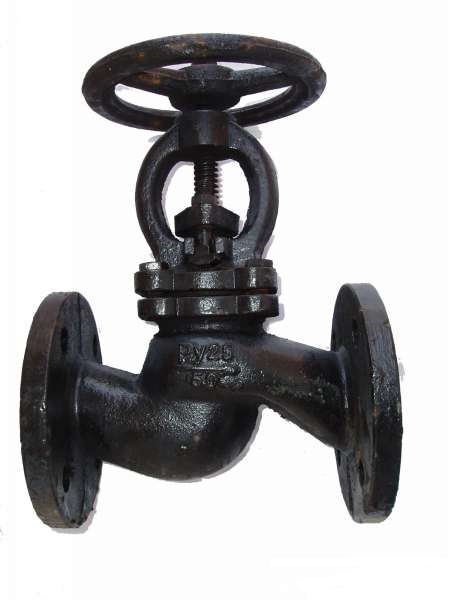

Клапан запорный чугунный фланцевый 15кч16нж используется на трубопроводах транспортирующих воду, пар в качестве запорного устройства

Клапан состоит из следующих основных деталей и узлов: корпуса, запорного органа (золотника) с уплотнением, крышки корпуса,маховика, шпиндельного узла.

Работа клапана: вращением маховика обеспечивается поступательное движение шпинделя, который, перемещаясь, поднимает или опускает золотник, обеспечивая тем самым полное перекрытие или открытие проходного отверстия в седле корпуса клапана.

Монтаж и эксплуатация клапан с сальниковым узлом 15кч16нж.

Установочное положение клапана на трубопроводе - любое. Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра и обслуживания. Перед установкой клапана присоединительные патрубки трубопровода должны быть очищены от грязи, песка, окалины и др.

Монтаж клапана следует производить в открытом положении, направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Клапан не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы). При необходимости должны быть предусмотрены опоры или компенсаторы, снимающие нагрузку на кран от трубопровода.

Клапан предназначен для работы только в качестве запорного устройства, поэтому в процессе эксплуатации должен быть полностью открыт, либо полностью закрыт.

Клапаны допускаются к эксплуатации на среды, параметры которых не превышают указанные в настоящем паспорте. Не рекомендуется использование кранов на средах, содержащих абразивные элементы.

В процессе эксплуатации клапана выдвижную часть шпинделя необходимо периодически (1раз в год) смазывать антифрикционной смазкой, например ЦИАТИМ-221 ГОСТ 9433-80.

Поставляемые типоразмеры (ду) - 32-80 мм.

Материал шпинделя - углеродистая сталь.

Гарантия призводителя - 12 месяцев.
